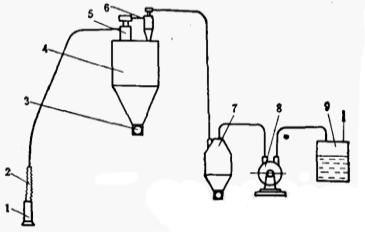

真空吸送是吸送的又一特例，圖1是真空吸送裝置的布置簡圖。由圖可見，用真空泵代替吸送裝置的高壓離心風機，就成了真空吸送裝置。在鑄造車間，真空吸送裝置多用于輸送粘土粉、煤粉和舊砂。

真空吸送一般采用2BV型水環真空泵作為動力裝置，可獲得高達60%的真空度，亦即可獲得相當于高達6000毫米水柱的真空壓強。這是高壓離心風機所無法相比的。由于真空度高，風量便大大減少。這使真空吸送裝置產生了一些不同于一般吸送裝置的特點:

(1)由于真空度高，可以用較小的氣流速度獲得很高的混合比。提高混合比后，就能夠用較小的風量獲得較大的生產率，從而降低了動力消耗;

(2)由于風量小，輸料管內徑可以減小。通常采用2BV型水環真空泵時，輸料管內徑為φ100左右。相應地分離器和除塵器都比較小。

因此，整個真空吸送裝置顯得小巧而簡單，布置靈活，節省材料和投資。

(3)由于真空度高，風量小，系統極易造成漏氣。一旦有少量漏氣，對生產率的影響很大。這樣，星形鎖氣器和重錘式鎖氣器都不能用于真空吸送裝置的卸料。通常將分離器直接安裝在料倉上(料倉焊縫要嚴防漏氣)，料倉卸料口、管道的岔道等都采用球閥控制。

水環真空泵是容積式壓氣機的一種，它用水環作為密封介質，因而可以處理含塵氣體和高溫氣體。
